Virtually Indexed, Physically Tagged (VIPT)

VIPT (Virtually Indexed, Physically Tagged) 是一种在 L1 Cache 上的主流设计。它将内存寻址中的部分操作由串行改为并行，从而大幅缩短了从 Cache 获取数据的时间。

内存访问的核心组件

在 CPU 执行 Load/Store 指令进行内存读写时，主要涉及两个核心组件：LSU 和 MMU。

使用 VIPT 后，Load/Store 指令查找物理地址的流程如下：

LSU 拿到一条指令并计算出目标 虚拟地址 后，会并行进行以下两个操作：

MMU 查物理地址 (TLB Lookup)：
- LSU 将虚拟地址发给 MMU。
- MMU 首先在 TLB (Translation Lookaside Buffer) 中寻找对应的 VPN (Virtual Page Number)。
- 如果 TLB Miss，则通过 Page Walker 遍历页表来获取物理地址。
L1 Cache 预读取 (Cache Access)：
- LSU 直接从虚拟地址中提取 Index 部分。
- 通过 Index 确定数据在 Cache 中的组（Set）。
- 将该组内 每一路 (Way) 的 Data 和 Tag 全部预读取到输出端口等待。

这两个并行操作完成后，LSU 手里有了：

接下来，LSU 将 物理地址 Tag 与 Cache 预读出来的 所有路的 Tag 进行并行比较：

这种并行设计避免了 “先查 TLB 拿到物理地址 -> 再用物理地址查 Cache” 的串行等待，显著优化了 L1 Cache 的访问延迟。

VIPT 能成功的关键在于满足以下公式：

Cache总大小 / 路数 ≤ 页大小

换句话说：

Index占用的位数 + Offset占用的位数 ≤ 页内偏移的位数

通常系统设计时取等于（如果小于，说明 Cache 还有扩容空间）。

虚拟地址 和 物理地址 的 页内偏移 (Page Offset) 部分是完全相同的（未经地址转换）。
只要 Cache 的索引（Index + Offset）也是完全落在页内偏移的范围内，那么 使用虚拟地址的低位 Index 和使用物理地址的低位 Index 是一样的。
因此，我们可以在不知道物理页号的情况下，仅凭虚拟地址就确定 Cache Set。

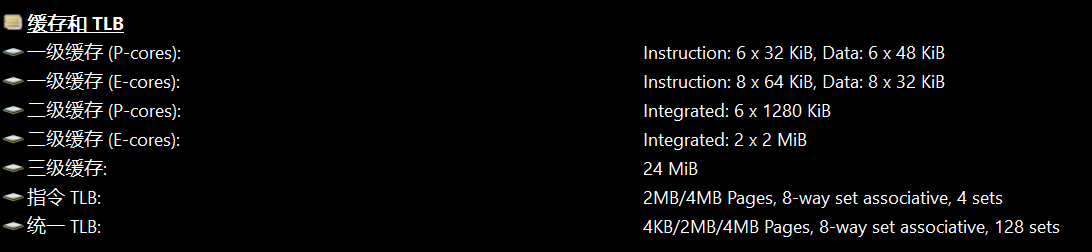

我的 CPU 缓存信息如下：

CPU Cache Info

我们主要关注性能核 (P-Core) 的 L1 Cache：

L1 I-Cache (指令缓存)：32KB。按照经典设计，通常是 8 路组相联。
- 32KB / 8 = 4KB（等于页大小），完美符合 VIPT。
L1 D-Cache (数据缓存)：48KB。
- 如果页大小是 4KB，按照 VIPT 公式：48KB / Way <= 4KB。
- 这意味着路数必须至少是 12 路。
